路灯杆开卷斜剪生产线

专有特点：

1. 开卷，校平，长度切断，落料，堆垛在一条生产线上。
2. 全自动型，板料长度数控，板料数量数控，自动下料和自动堆垛系统。
3. 生产速度快
4. 操作人员，轻松，最大限度降低接触钢板，对人员安全。
5. 横切后板料自动堆垛，无需整理，可以直接把多块板料（如30块）吊运到后续工序机器上，安全，节约时间。
6. 四重式校平机

1. 材质：热轧普通钢板

材质：Q235，厚度Max:6mm, Min: 3mm, yield strength:235Mpa,

材质：SM490YA ,厚度4 mm .

1. 最大板宽：2000mm
2. 最大卷重：30吨
3. 钢卷内径：Φ508mm-Φ760mm
4. 校平速度：可调，5- 15m/min
5. 校平辊数量: 13
6. 校平辊辊径 : 132mm
7. 校平辊间距: 143mm
8. 校平辊材质: 40Cr
9. 校平辊热处理硬度: HRC55
10. 剪切长度范围：2000～14000mm，可定制
11. 长度公差：±5mm (基于8m长板)
12. 校平电机功率: 37kw
13. 剪板机：6mmx2500mm
14. 所需操作人员：1~2
15. 整机占地面积：约6.7m x 33m

1. 液压上料小车

升降液压

水平电动

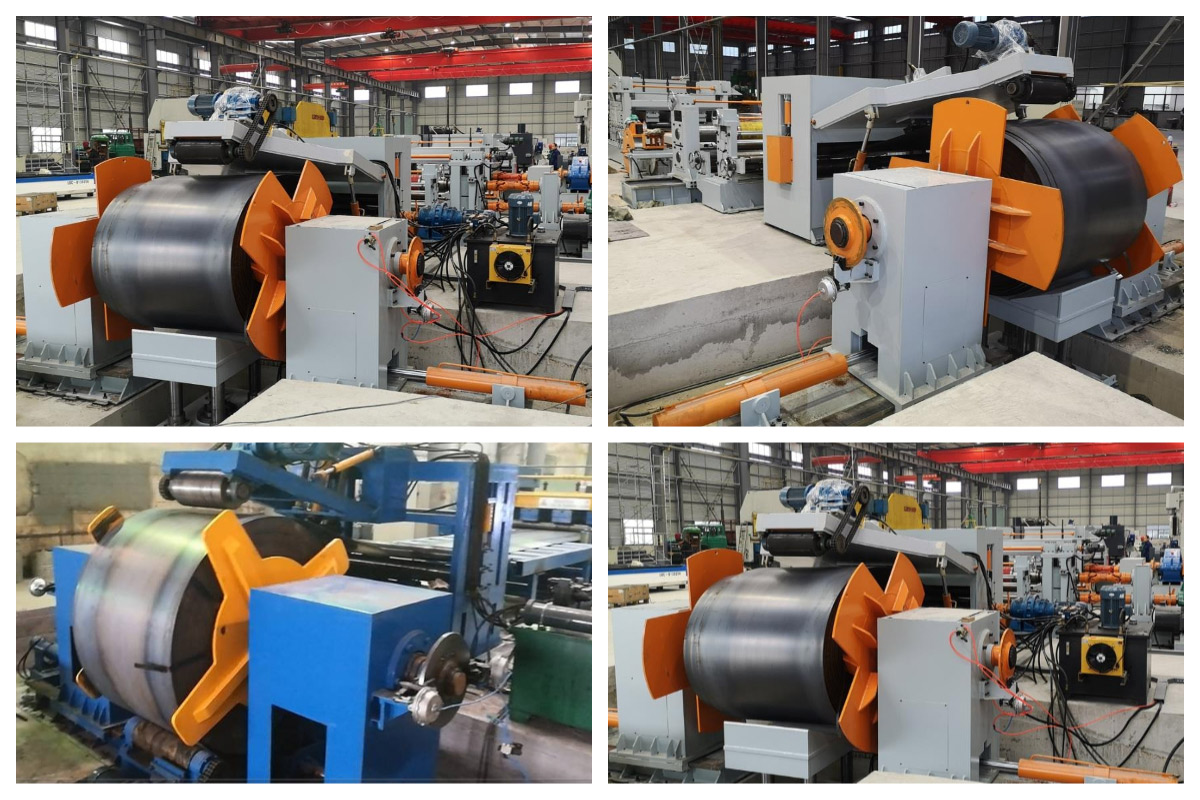

2. 液压对顶式开卷机：

包括：左右单元，

打开和关闭：液压

由油缸带动的一对开卷架，可固定卷材。

结构：机体，滑动基座，主轴，锥形装料架，移动油缸。

主要功能：固定钢卷，实现被动开卷。 配备了一套手动制动装置，可以根据线圈张力进行调节。 横向行程由双面移动油缸完成。 中心处的两个油缸可以根据不同卷料的宽度切换左右移动。

3. 液压铲头引头机构

1. 中间辊道

该装置用于支撑板材。

5. 导引装置

它由导向架，活动平板，导向调节装置，垂直倾斜轮组成。

6. 四重式校平机

主要特点，3对支承辊，调节范围大

由机架部分、工作辊部分、升降部分和主传动部分组成。

机架部分，采用铁板焊接结构，工作辊部分、升降部分与机架部分有机结合在一起。

工作辊部分由校平辊和3对支承辊组成。

校平辊采用辊列不平行式，上排辊能够升降运动且能够相对于下辊倾斜，分别调整入口、出口的开口大小，达到理想的校平效果。校平辊材质采用表面淬硬。

升降部分的作用主要是提升上排校平辊，调整校平辊之间的压下量。本机电机通过减速机、蜗轮蜗杆传动丝杠丝母达到升降上排辊的目的。上排工作辊安装在活动梁上，活动梁由四个丝杆进行提升。由两端升降电机实现入、出口不同开口尺寸的调整。

主传动部分由变频交流电机通过减速机传动校平辊。

在校平机的出料一侧， 装有独立的，编码器气动压力测量装置，旋转编码器对送料定尺剪切的尺寸进行检测并通过电气系统进行定尺控制。

校平机前面，装有对中装置，可以调节。

7. 闸式剪板机

1. 辅助平台

剪板机后面有一个平台。该平台由两部分组成，靠近剪切机的部分可以升降，以避免钢板与剪板机刀片碰撞。该辊由电机驱动，向前输送板料。

1. 送料装置

送料装置由电机驱动两个辊，可向前输送钢板

10. 自动下料和自动堆垛系统

有一个带有三个气动推进的支撑平台。一旦钢板通过送料装置运输到下料平台，推送装置将开始将钢板分别堆垛。

11. 电控系统

12. 液压系统

1. 类似机器照片

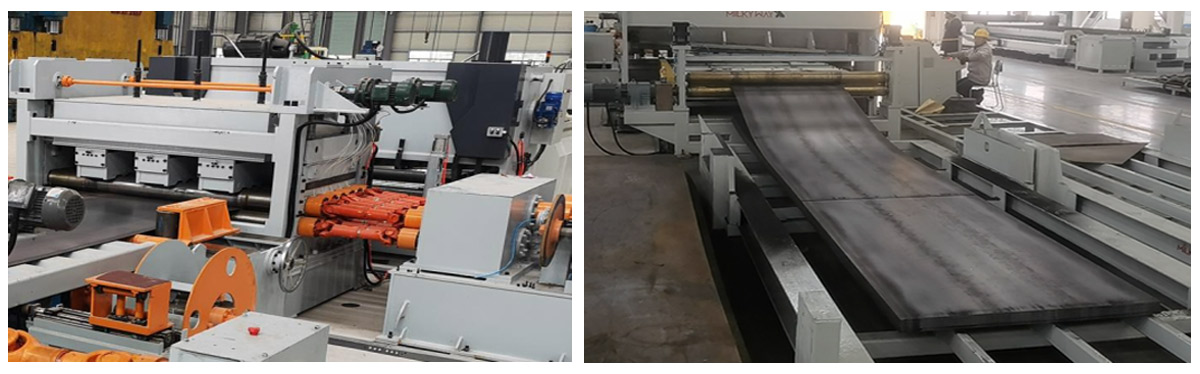

四重式校平机

自动下料，堆垛系统
