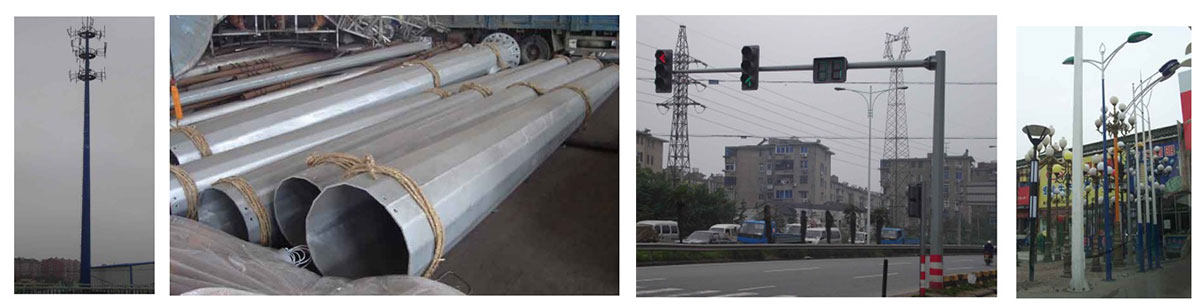

数控路灯杆双机联动折弯机

数控路灯杆双机联动折弯机

型号：MODEL : 2-WE67K-400/6000

性能介绍

1.Y1，Y2轴------在滑块两侧安装两个线性刻度，用于控制气缸。

2.机架由箱体、工作台、左右机壳和滑枕组成。强度高，刚性好。

3.同步工作原理

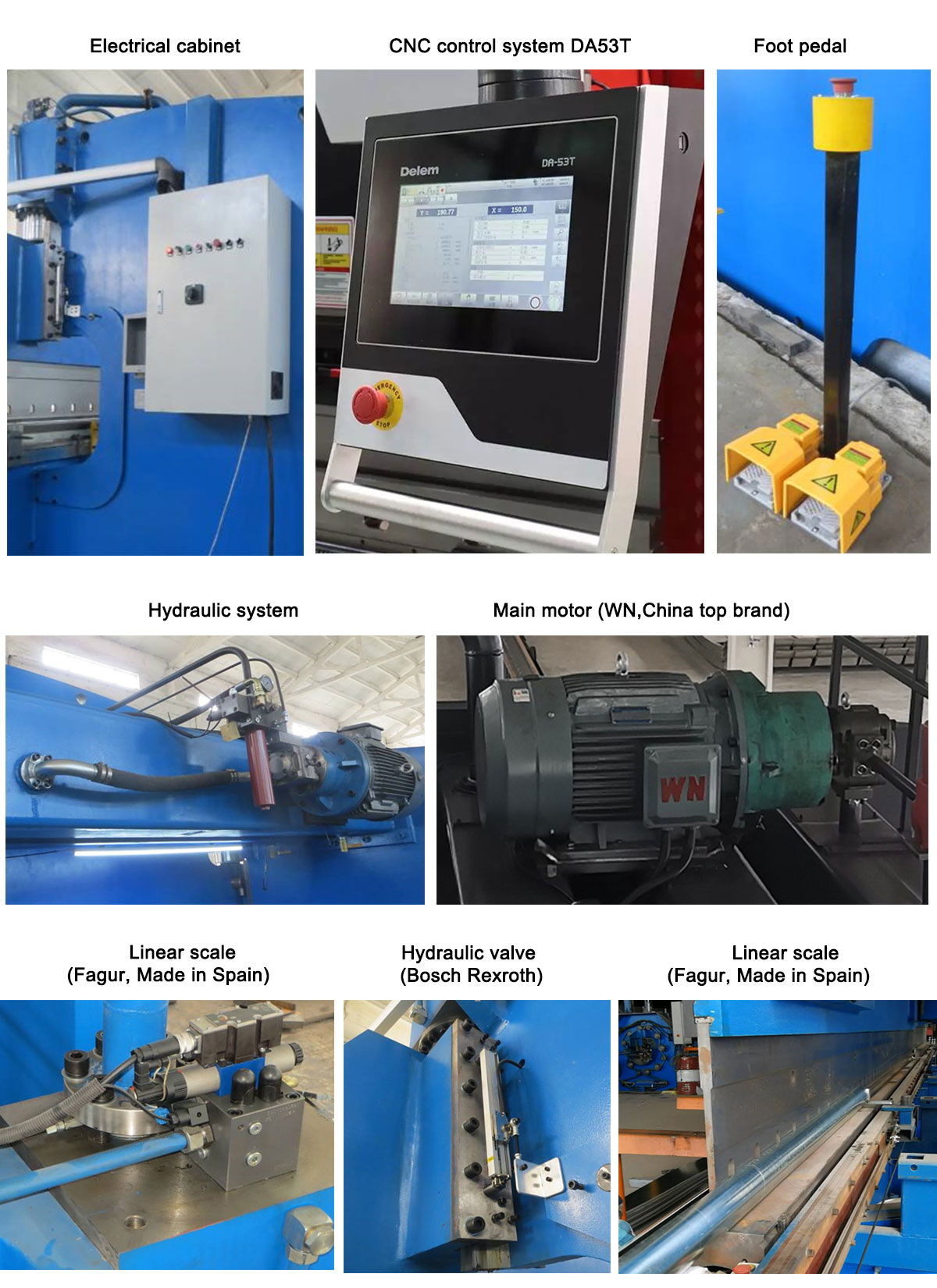

采用电液比例阀，保证两缸同步。该比例阀由博世力士乐公司制造，具有机械动作副间摩擦力小、电子放大器和电磁铁性能优良、控制力强、动作连续等特点。机器两侧有两个光栅显示器，连续获取滑枕位置的信号，并将信号反馈给控制系统，控制系统控制电液阀，使一台机器上的两个气缸同步。

4.另由于光栅显示器安装在“C”板上，而不是直接安装在壳体板上，所以工作时闸板和机架的挠度不会影响其测量和控制精度。

5.同步工作原理：

如果需要两台机组一起工作，只需将开关旋转到主机控制面板上的同步位置即可。机组位置信号分别发送给数控控制系统（Delem系统），数控系统输出信号分别发送给比例阀和预充液阀。控制快下、变速点、压紧速度、回传速度，使两台机组保持同步，精度高。

6.通过计算机，操作员可以与机器进行通信。计算机具有多种服务语言，自动计算和调整弯曲力。并可对死点、变速点进行计算和控制。滑枕的行程（Y1、Y2）可作小的倾斜，以满足用户的特殊要求。

7.配有良好的导向系统、位置测量系统和液压平衡系统，可满足长距离作业和偏心作业的要求。

8.采用工作台补偿装置，补偿机床工作时的偏转，保证工件的精度。

9.气缸表面经过良好的耐磨和热处理，润滑性能好，使用寿命长。

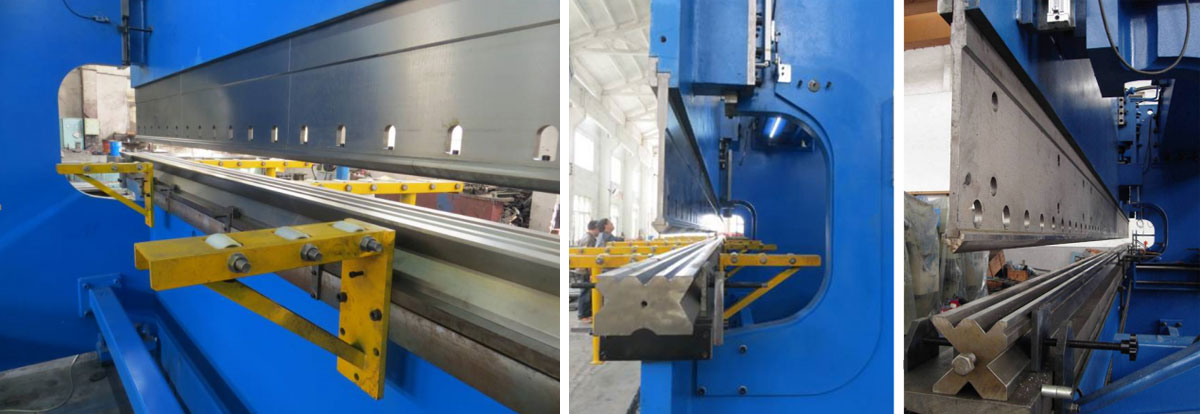

机器正面图片

机器背面图片

机器侧面图片
