数控灯杆收口直缝焊机

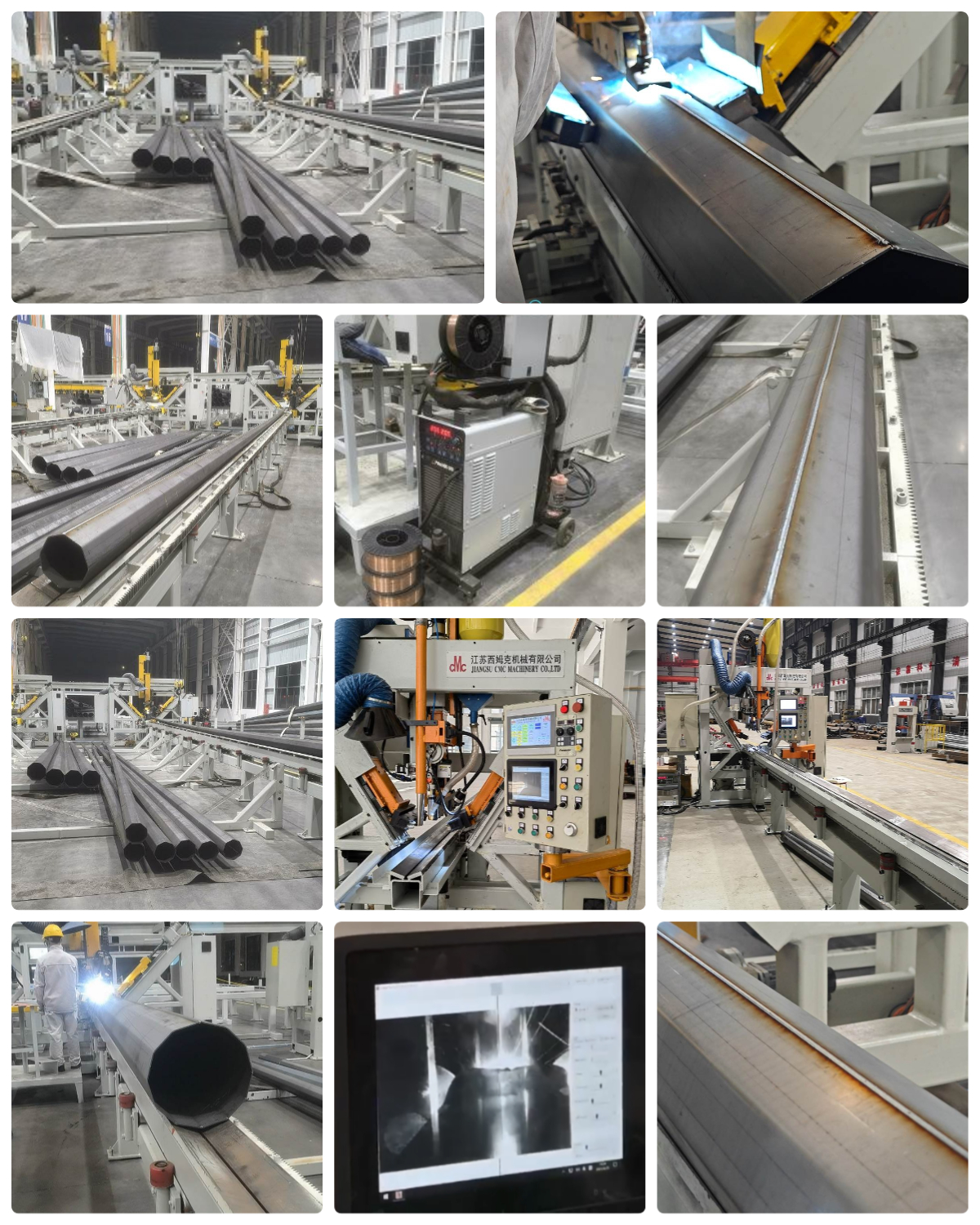

数控灯杆收口直缝焊机，型号：CNCS4000/12000
专有特点：
机器包含以下部分： :
- 适合路灯杆的焊接, 外形圆整不变形，焊接不烧穿。
- 全数控，全伺服，3套压脚，可以随着杆子的杆径锥度变化，全数控自动调节。侧压脚在杆子锥度方向可调整。
- 没有液压系统，避免漏油，大大减少维护。
- 特殊研发的系统，可以满足路灯杆生产工艺中，杆径的微量不一致性。确保焊接成功。
- 因为数控控制，不需要随着杆子的大小直径变化操作人员人工随时调整压脚位置。降低对人员的要求和降低劳动强度。
- 从头焊到尾，头尾遗留未焊接的长度非常短， 甚至可以不需要人工补焊。
- 压脚数量为3套+V 槽台，优点是减少压脚对路灯杆表面的压力，表面美观，减少压痕影响，
- 脉冲焊功能，速度快，成型好，使用氩气和二氧化碳混合气体，焊接飞溅非常少，几乎无需打磨。
- 特殊设计的移动工作台, 移动速度稳定。
- 机器工作台为V 槽结构，用于支撑路灯杆，非常稳定，上杆简单，降低人工强度。
- 带后杆子导向板， 特殊导向，大大降低，前面焊枪的调节频率。
- 数控自动调整，数控系统，随着杆径变化，自动调节压力, 自动调节压脚位置，自动匹配送料速度和位置，保持焊缝始终处于合拢状态，以确保焊接顺利进行。
- 通过安装在机头上的摄像头把焊缝反映到控制台上的屏幕上，使得焊缝的跟踪，简单容易，降低操作人员的劳动强度。
- 在确保前道工序无变形扭曲及材料无扭曲内应力的情况下，焊接完成后无压痕，压扁现象。
- 机器选配不同的压轮模具时，可以适合大小不同的八角杆和圆杆。模具配置，可以按照客户要求，提供可选项目
|
|
|
|
|
|
|
| 7.1八角杆压轮模具7.2圆杆模具 |
| 8.可选：备件 |
| 技术参数 | |||
|
1 |
可焊接灯杆的直径范围 | 60-400 mm | |
|
2 |
可焊接灯杆的最大长度 | 12000 mm | |
|
3 |
小车长度 | 13000 mm | |
|
4 |
可焊接灯杆厚度 |
路灯杆厚度 |
路灯杆直径范围 |
|
2.75 |
60~200 |
||
|
4 |
60~400 |
||
|
5 |
120~400 |
||
|
6 |
200~400 |
||
|
5 |
压脚位置 | 杆子两侧和顶面 | |
|
6 |
小车伺服电机功率 | 2.3 KW | |
|
7 |
压脚伺服电机 | AC伺服型. | |
|
8 |
焊机 | 500A，脉冲焊工艺 | |
|
9 |
焊丝直径 | 1.2 mm | |
|
10 |
工作速度 | 1~2.5m/min 无级可调(注：厚度不同，速度也不同) | |
|
11 |
电器元件 | Schneider 施耐德法国品牌 | |
|
12 |
焊机品牌 | Aotai，中国著名品牌 | |
|
13 |
外形尺寸(mm) | 29000x2500x3200 mm （长宽高） | |
|
14 |
操作人员数量 | 1 人 | |
